aanbod RVS Kabelnetten
Uw project, uw tempo --> Belgische productie.

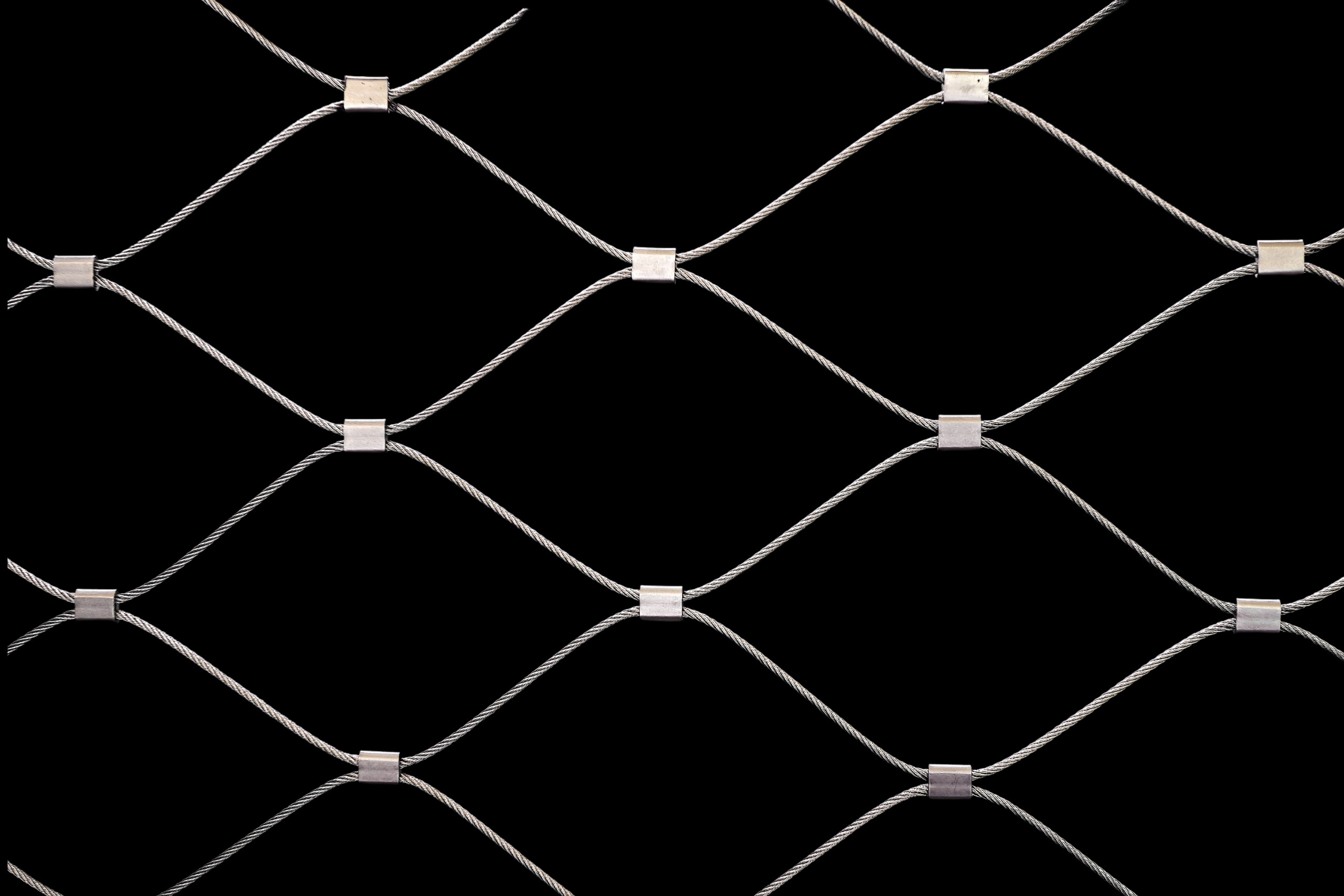

Onze RVS kabelnetten worden volledig op maat vervaardigd in eigen atelier en afgestemd op de functionele én esthetische vereisten van elk project.
| KD x LD | 1.5 mm | 2 mm | 3 mm | 4 mm |
|---|---|---|---|---|
| 18 x 31 | ✓ | |||
| 20 x 35 | ✓ | |||
| 25 x 43 | ✓ | |||
| 30 x 52 | ✓ | |||
| 35 x 60 | ✓ | ✓ | ||
| 40 x 69 | ✓ | ✓ | ||
| 50 x 87 | ✓ | ✓ | ✓ | |
| 60 x 104 | ✓ | ✓ | ✓ | |
| 70 x 121 | ✓ | ✓ | ✓ | |
| 80 x 140 | ✓ | ✓ | ✓ | |
| 100 x 173 | ✓ | ✓ | ✓ | ✓ |
| 120 x 208 | ✓ | ✓ | ✓ | ✓ |
| 140 x 242 | ✓ | ✓ | ✓ | ✓ |
| 160 x 277 | ✓ | ✓ | ✓ | ✓ |
| 180 x 312 | ✓ | ✓ | ✓ | ✓ |
| 200 x 346 | ✓ | ✓ | ✓ | ✓ |
| 300 x 519 | ✓ | ✓ | ✓ | ✓ |
| 400 x 692 | ✓ | ✓ | ✓ | ✓ |
Bij een optimale openingshoek van 60° biedt het kabelnet een ideale balans tussen sterkte en flexibiliteit.
De maashoogte, of korte diagonaal (KD), en de maaslengte, of lange diagonaal (LD), volgen daarbij een vaste geometrische verhouding. Bij een openingshoek van 60° is de maashoogte gelijk aan de maaszijde of maaswijdte (MW). Alle afstanden worden gemeten van center tot center.
Dankzij deze verhouding wordt het net gelijkmatig belast, blijft het strak opgespannen en ontstaat een regelmatig en esthetisch patroon. Daarom wordt deze geometrie standaard toegepast in RVS kabelnetten voor zowel architecturale als structurele toepassingen.
Afhankelijk van de specifieke eisen van een project kan deze verhouding in bepaalde toepassingen worden aangepast. Neem gerust contact met ons op voor meer informatie.
Gewicht per m² van RVS Kabelnetten per maasopening en kabeldiameter (1.5 – 4 mm)
Het gewicht van RVS Kabelnetten hangt af van de maasopening en de kabeldiameter. Kleinere mazen en dikkere kabels verhogen het gewicht per m², terwijl grotere mazen lichtere netten opleveren.
Dit overzicht geeft het theoretische gewicht per m² van RVS kabelnetten in AISI 316 en is bedoeld als snelle richtlijn voor het inschatten van het eigengewicht en de structurele belasting.
Houd er daarnaast rekening mee dat de netten onder spanning worden geplaatst om strak opgespannen te blijven. De draagstructuur moet daarom voldoende stevig en stabiel zijn om deze krachten veilig op te nemen.
| KD x LD | 1.5 mm (kg/m²) | 2 mm (kg/m²) | 3 mm (kg/m²) | 4 mm (kg/m²) |
|---|---|---|---|---|
| 18 x 31 | 1.81 | |||
| 20 x 35 | 1.63 | |||
| 25 x 43 | 1.31 | |||
| 30 x 52 | 1.09 | |||
| 35 x 60 | 0.93 | 1.66 | ||
| 40 x 69 | 0.82 | 1.45 | ||
| 50 x 87 | 0.65 | 1.16 | 2.61 | |
| 60 x 104 | 0.54 | 0.97 | 2.18 | |
| 70 x 121 | 0.47 | 0.83 | 1.87 | |
| 80 x 140 | 0.41 | 0.73 | 1.63 | |
| 100 x 173 | 0.33 | 0.58 | 1.31 | 2.32 |
| 120 x 208 | 0.27 | 0.48 | 1.09 | 1.94 |
| 140 x 242 | 0.23 | 0.41 | 0.93 | 1.66 |
| 160 x 277 | 0.20 | 0.36 | 0.82 | 1.45 |
| 180 x 312 | 0.18 | 0.32 | 0.73 | 1.29 |
| 200 x 346 | 0.16 | 0.29 | 0.65 | 1.16 |
| 300 x 519 | 0.11 | 0.19 | 0.44 | 0.77 |
| 400 x 692 | 0.08 | 0.15 | 0.33 | 0.58 |
Optimale kabeldiameter voor RVS Kabelnetten: sterkte, veiligheid en efficiëntie
Bij RVS kabelnetten werken wij vaak met kabels van Ø 2,0 mm diameter.
Deze maat biedt in veel projecten de optimale balans tussen veiligheid, sterkte, duurzaamheid en kostprijs. Met een breuklast van ca. 2,44 kN en een flexibele 7×7 kabelconstructie zijn deze netten bestand tegen zware belastingen en intensief gebruik, terwijl ze hun elegante en transparante uitstraling behouden.
Ter vergelijking:
Ø 1,5 mm → ca. 1,37 kN breuklast
Ø 2,0 mm → ca. 2,44 kN breuklast
Ø 3,0 mm → ca. 5,48 kN breuklast
De sterkte van een kabel neemt niet lineair maar kwadratisch toe met de diameter. Volgens de formule voor de doorsnede (A = π · d² / 4) zorgt een beperkte toename in diameter al voor een aanzienlijke stijging van de draagkracht.
Indien hogere veiligheidsvereisten, of specifieke normeringen dit vereisen, kunnen ook Ø 3,0 mm, Ø 4,0 mm of andere diameters op aanvraag worden toegepast.
Vergelijking van kabeldiameters voor RVS Kabelnetten – breuklast en toepassingen
De keuze van de juiste kabeldiameter is bepalend voor de sterkte, overspanning en toepassing van RVS Kabelnetten. Dunnere kabels zijn geschikt voor fijnere mazen en lichte toepassingen, terwijl grotere diameters hogere breuklasten en structurele belastingen aankunnen.

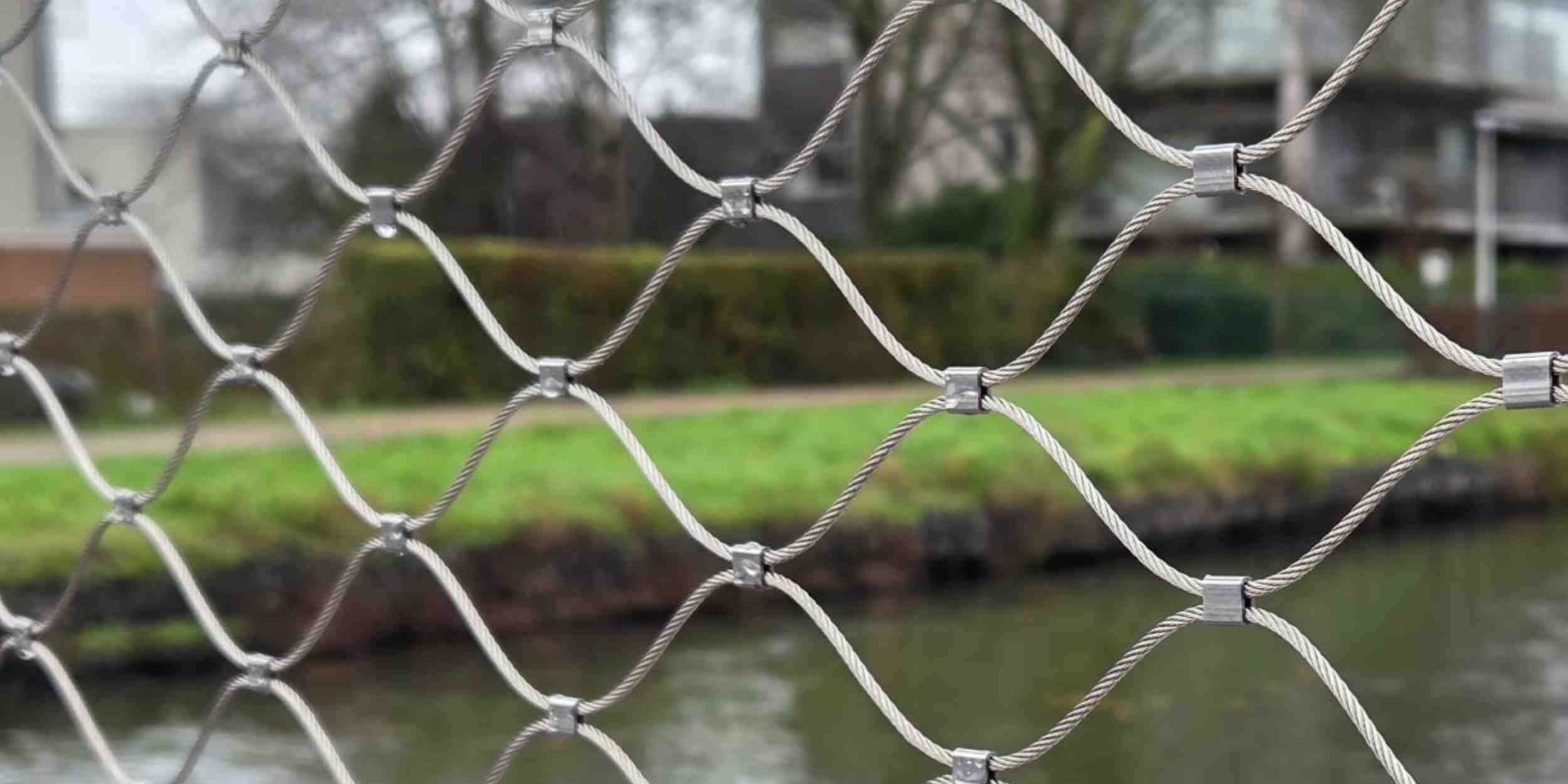

Onderstaande vergelijking helpt bij het selecteren van de juiste diameter voor balustrades, valbeveiliging, groengevels en andere architecturale toepassingen.
| Diameter kabel | Constructie | Breuklast (ca.) | Typische toepassing |
|---|---|---|---|
| 1,5 mm | 7×7 | ± 1,37 kN | Fijnere mazen en lichte toepassingen. |
| 2,0 mm | 7×7 | ± 2,44 kN | Veelzijdige inzet voor balustrades en valbeveiliging. |
| 3,0 mm | 7×7 | ± 5,48 kN | Hogere belastingen |
| 4,0 mm | 7×7 | Op aanvraag | Zware structurele toepassingen. |
